El examen de Física consta de 4 preguntas de 2.5 puntos cada una. Las tres primeras corresponden a problemas y la última consta de cuestiones. Dentro de cada pregunta hay tres apartados enumerados, a), b) y c). Se elegirán libremente DOS apartados como máximo para ser realizados. Cada apartado tiene una puntuación máxima de 1.25 puntos.
En cada pregunta se debe indicar claramente cuáles son los apartados elegidos. En caso de que hubiese un exceso de apartados contestados, únicamente se corregirán y calificarán aquellos que resulten por orden alfabético. En la resolución de los problemas y en la respuesta dada a las preguntas o las cuestiones se valorará prioritariamente la aplicación de los principios físicos pertinentes, la presentación ordenada de los conceptos y el uso cuando sea preciso de diagramas y/o esquemas apropiados para ilustrar la resolución.
Importante: Podrá utilizarse regla y cualquier calculadora que no permita el almacenamiento masivo de información ni comunicación inalámbrica. En la escritura se puede utilizar cualquier color excepto el rojo.
Ejercicio 1
Ejercicio1
2,5 puntos
↳Elige dos apartados a realizar.
Nos encontramos en una nave espacial de masa 9⋅104kg sobre la superficie del planeta Saturno. Sabemos que el radio de este planeta es de 5,82⋅104km, su masa de 5,68⋅1026kg y su periodo de rotación de 10 horas y 34 minutos.
Datos
G=6,67⋅10−11N⋅m2⋅kg−2
a
Calcula el valor de la gravedad en la superficie de Saturno y la velocidad que necesita la nave para abandonar el planeta. Deduce razonadamente las expresiones.1,25 pts
1,25 pts
b
Suponer que se lanza la nave verticalmente y sus motores se apagan justo cuando se encuentra a una altura de 2 veces el radio de Saturno sobre su superficie con velocidad de 1km/s. Determinar a qué altura (en km) se parará antes de volver a caer sobre Saturno.1,25 pts
1,25 pts
c
Se quiere lanzar la nave para que orbite alrededor de este planeta de forma geoestacionaria (manteniéndose siempre en la vertical sobre un punto sobre la superficie del planeta). Deducir y calcular la altura a la que orbitará la nave.1,25 pts

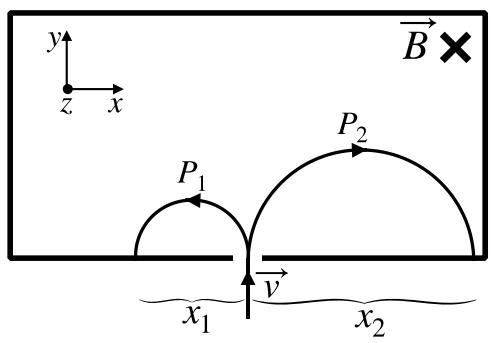

En un espectrómetro de masas, dos partículas cargadas, P1 y P2, de masas iguales m=5⋅10−6kg, entran en una región donde existe un campo magnético uniforme perpendicular (B=0,50T) orientado según se indica en la figura (el aspa indica que B entra hacia dentro de la hoja). A su entrada, las dos partículas tienen la misma velocidad, v=100m/s. Una vez dentro, las partículas se separan siguiendo las trayectorias semicirculares indicadas, siendo x1=10cm (partícula P1) y x2=40cm (partícula P2).
a
Explicar razonadamente el signo de la carga de cada partícula y determinar el valor de dichas cargas.1,25 pts
1,25 pts
b
Calcular la aceleración debida a la fuerza magnética que actúa sobre cada una de las partículas y determinar el tiempo invertido por las partículas en recorrer su respectiva trayectoria semicircular.1,25 pts
1,25 pts
c
En este experimento se tiene la posibilidad de incluir un campo eléctrico dentro de la parte recuadrada. Especificar el vector campo eléctrico para que las partículas al entrar en el recuadro sigan una trayectoria rectilínea y no se desvíen.1,25 pts
A una distancia de 5cm a la izquierda de una lente divergente de 10 dioptrías de potencia, se sitúa un objeto de 10cm de altura.
a
Realizar un trazado de rayos para localizar la posición y el tamaño de la imagen, explicando las reglas de trazado para los rayos que uses. Indica las características de la imagen.1,25 pts
1,25 pts
b
Determinar numéricamente la posición de la imagen y su tamaño, así como el aumento lateral de este sistema óptico.1,25 pts
1,25 pts
c
Si sustituimos la lente por una lente convergente con la misma potencia, calcular la posición de la imagen y su tamaño. Realizar un trazado de rayos para ilustrarlo, indicando razonadamente si la imagen es real o virtual.1,25 pts
La función de trabajo de un electrodo de aluminio es de 4,08eV. Determinar la frecuencia umbral de este metal para producir efecto fotoeléctrico y la energía cinética que tendrán los electrones emitidos si se ilumina con una radiación ultravioleta de 250nm.1,25 pts
Datos
h=6,63⋅10−34J⋅s
c=3⋅108m⋅s−1
1eV=1,6⋅10−19J
1,25 pts
b
Dos esferas conductoras, de radios R1=90cm y R2=45cm, están cargadas de modo que sus superficies están a un potencial, respecto del infinito, de V1=10V y V2=20V, respectivamente. Las esferas se encuentran en una zona del espacio vacío y con sus centros separados a gran distancia. Calcula la carga que quedará en cada esfera si ambas se unen mediante un conductor de capacidad despreciable.1,25 pts
Datos
K=9⋅109N⋅m2⋅C−2
1,25 pts
c
En el laboratorio del instituto se mide el tiempo que tarda un péndulo simple en describir oscilaciones de pequeña amplitud, con el fin de determinar el valor de la aceleración de la gravedad. Responder a las siguientes cuestiones:1,25 pts
1,25 pts
c.1
Si se repite la experiencia con otra bola de masa distinta, ¿se obtendrán los mismos resultados? ¿Por qué?
c.2
¿Qué longitud debería tener el hilo para que el periodo fuera el doble del obtenido?
c.3
En la luna, donde la gravedad viene a ser 6 veces menor que en la Tierra ¿Cuál sería el periodo de un péndulo, si en la Tierra su periodo es de 2 segundos?
