Física · Cataluña 2021

8 ejercicios

Ejercicio 1

1
2,5 puntos
Uno de los métodos empleados para detectar exoplanetas (planetas extrasolares) es la observación del tránsito planetario, un fenómeno astronómico que ocurre cuando un planeta pasa por delante de la estrella alrededor de la cual orbita y que se percibe desde la Tierra por la disminución de la luz de la estrella. El gráfico siguiente muestra la variación de luminosidad provocada por el tránsito de un planeta que describe una órbita circular alrededor de una estrella. Esta estrella tiene una masa prácticamente idéntica a la masa del Sol. Considere que la constante de Kepler de este sistema es igual a la del Sistema Solar.

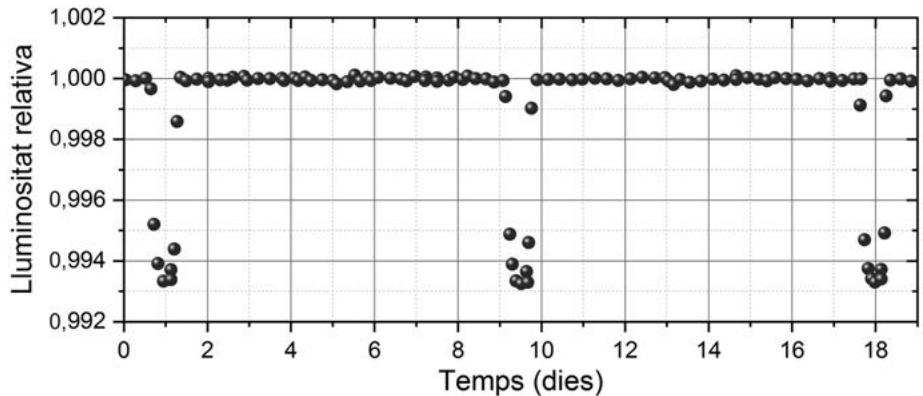

Gráfico de luminosidad relativa frente al tiempo en días, mostrando caídas periódicas de luminosidad.
Gráfico de luminosidad relativa frente al tiempo en días, mostrando caídas periódicas de luminosidad.
a)1,25 pts
Calcule el periodo y el radio de la órbita.
b)1,25 pts
Determine el módulo de la velocidad y la aceleración centrípeta del planeta.
Ver este ejercicio

Ejercicio 2

2
2,5 puntos
Para conseguir soldaduras profundas, en la industria aeroespacial se utiliza la técnica de haces de electrones de alta densidad energética. Esta técnica consiste en bombardear con electrones de alta energía las piezas que se han de soldar dentro de una cámara de vacío. El haz de electrones se genera calentando a alta temperatura una banda de wolframio. Posteriormente, el haz se acelera bajo la acción de un campo eléctrico uniforme que se crea aplicando una diferencia de potencial de 15 kV15\,\text{kV} entre el ánodo y el cátodo.

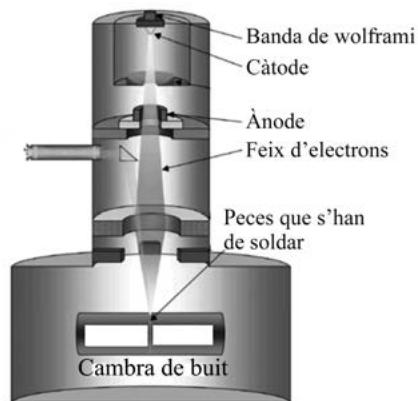

Esquema de una cámara de vacío para soldadura por haz de electrones con indicación de banda de wolframio, cátodo, ánodo y piezas a soldar.
Esquema de una cámara de vacío para soldadura por haz de electrones con indicación de banda de wolframio, cátodo, ánodo y piezas a soldar.
a)1,25 pts
Si la separación entre el cátodo y el ánodo es de 1,50 cm1{,}50\,\text{cm}, determine el módulo del campo eléctrico que se crea entre uno y otro. Haga un esquema que indique la trayectoria de los electrones y la dirección y el sentido del campo eléctrico. ¿Qué placa se encuentra a un potencial más alto, el ánodo o el cátodo? Justifique la respuesta.
b)1,25 pts
Considerando que un electrón está situado en el cátodo y parte del reposo, determine la energía y el módulo de la velocidad del electrón cuando sale del ánodo. Si la pieza que se ha de soldar se encuentra al mismo potencial que el ánodo, ¿a qué velocidad impacta el electrón contra esta pieza?
Ver este ejercicio

Ejercicio 3

3
2,5 puntos
La cuerda de un violín mide 32 cm32\,\text{cm} de largo y vibra con una frecuencia fundamental de 196 Hz196\,\text{Hz}.
a)1,25 pts
¿Cuál es la longitud de onda del primer armónico (fundamental)? Justifique la respuesta. Represente el segundo armónico e indique la posición de los nodos y los vientres.
b)1,25 pts
¿Cuál es la frecuencia y la longitud de onda del sonido que es producido por el primer armónico del violín y que se propaga por el aire?
Ver este ejercicio

Ejercicio 4

4
2,5 puntos
Si usamos una cámara de niebla, podemos identificar diferentes partículas cualitativamente en función de las trazas que se observan. En la fotografía adjunta vemos una traza fina y errática que se curva menos que los fotoelectrones, lo cual indica que se trata de un electrón generado en una desintegración β\beta. Los neutrones libres son inestables y se descomponen emitiendo radiación −10β{}^{0}_{-1}\beta.
Fotografía de una cámara de niebla mostrando una traza beta.
Fotografía de una cámara de niebla mostrando una traza beta.
NeutrónProtónElectrónAntineutrino
1,008 6651,007 2765,4858×10−45,4858 \times 10^{-4}≈0\approx 0
a)1,25 pts
Escriba la reacción de desintegración d'un neutrón identificando cada una de las partículas implicadas.
b)1,25 pts
Calcule la energía que se desprende en la desintegración de un neutrón y exprese el resultado en keV\text{keV}.
Ver este ejercicio

Ejercicio 5

5
2,5 puntos
Nos encontramos en un lugar en el que el campo magnético terrestre tiene una magnitud de 35 μT35\,\mu\text{T} y apunta hacia el norte, pero está inclinado 50∘50^\circ (hacia abajo) respecto a la horizontal (figura a). Por un cable de una línea de alta tensión situada en este lugar circula una corriente de 200 A200\,\text{A} de intensidad. Esta corriente circula de este a oeste (hacia adentro en la figura a, ⊗\otimes).
a)1,25 pts
Calcule la fuerza magnética que actúa sobre un tramo de 100 metros100\,\text{metros} del cable debida al campo magnético terrestre. Después, determine su módulo y represente esquemáticamente la dirección y el sentido. Justifique la respuesta.

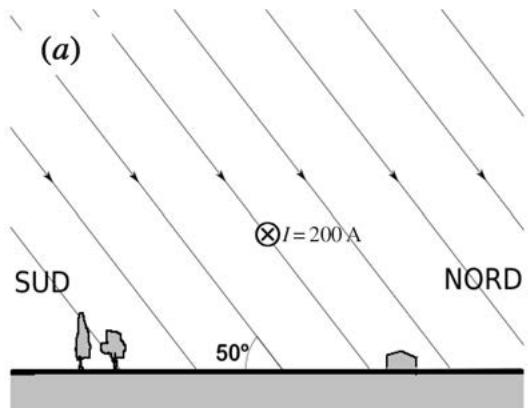

Figura (a): Representación del campo magnético terrestre inclinado 50 grados y un cable con corriente de 200 A.
Figura (a): Representación del campo magnético terrestre inclinado 50 grados y un cable con corriente de 200 A.
b)1,25 pts
La corriente que circula por el cable de alta tensión es una corriente alterna y genera un campo magnético que continuamente cambia de sentido (véase la figura b). Debajo del cable se han situado tres espiras conductoras: una (A) es paralela a la superficie horizontal del terreno, otra (B) es paralela al plano del dibujo, y la tercera (C) está situada en el plano vertical que contiene la dirección este-oeste. ¿En cuál o cuáles de las espiras el campo magnético variable producido por la línea de alta tensión inducirá una corriente eléctrica? Justifique la respuesta especificando las leyes o los principios físicos en los que se ha basado.

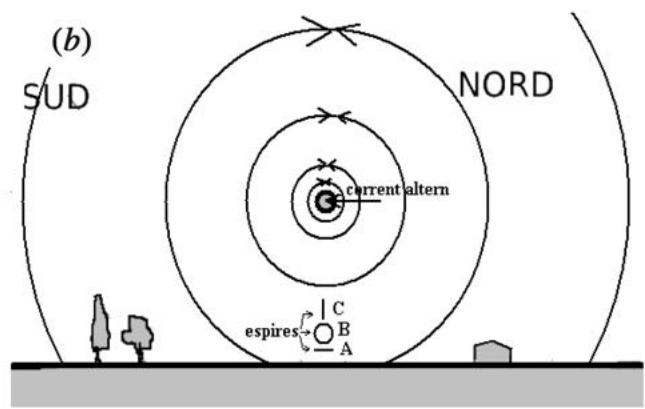

Figura (b): Esquema de líneas de campo magnético circular alrededor de un cable de corriente alterna y tres espiras A, B y C.
Figura (b): Esquema de líneas de campo magnético circular alrededor de un cable de corriente alterna y tres espiras A, B y C.
Ver este ejercicio

Ejercicio 6

6
2,5 puntos
Un violinista interpreta un solo durante un concierto. De repente, cuatro violines más lo acompañan, tocando con la misma intensidad que el primero.
a)1,25 pts
¿Cuántos decibelios ha aumentado el nivel de intensidad del sonido?
b)1,25 pts
Ahora los cinco violines pasan de mezzo piano a forte y medimos un nivel de intensidad del sonido de 76,98 dB76{,}98\,\text{dB}. Suponiendo que todos los violines tocan con la misma intensidad, ¿cuál es la intensidad II con la cual toca un solo violín?
Ver este ejercicio

Ejercicio 7

7
2,5 puntos
Un alternador consiste en una bobina de 100100 espiras rectangulares. Las dimensiones de los lados largo y corto de la bobina son 2,0 cm2{,}0\,\text{cm} y 1,6 cm1{,}6\,\text{cm}, respectivamente. La bobina gira con una frecuencia de 60 vueltas por segundo60\,\text{vueltas por segundo} dentro de un campo magnético uniforme de magnitud B=0,1 TB = 0{,}1\,\text{T}. La orientación relativa entre el campo magnético y la bobina viene dada por el ángulo θ\theta que forman el campo magnético y el vector S⃗\vec{S} perpendicular al plano que contiene la bobina.

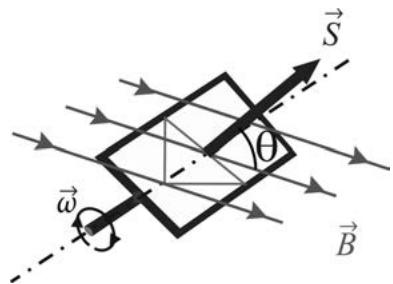

Diagrama de una espira rectangular girando con velocidad angular omega en un campo magnético B, mostrando el vector superficie S y el ángulo theta.
Diagrama de una espira rectangular girando con velocidad angular omega en un campo magnético B, mostrando el vector superficie S y el ángulo theta.
a)1,25 pts
Determine el valor del flujo del campo magnético a través de una espira de la bobina cuando el campo magnético es perpendicular a la superficie de la espira (ángulo θ=0 rad\theta = 0\,\text{rad}) y para una orientación cualquiera (indique el resultado en función del ángulo θ\theta).
b)1,25 pts
A partir del flujo del campo magnético a través de la bobina, determine la evolución de la fuerza electromotriz en función del tiempo, suponiendo que inicialmente el ángulo θ\theta es igual a 0 rad0\,\text{rad}. Calcule el valor máximo de la fuerza electromotriz inducida en la bobina.
Ver este ejercicio

Ejercicio 8

8
2,5 puntos
En un experimento fotoeléctrico, iluminamos una superficie metálica con una luz verde que tiene una longitud de onda de 546,1 nm546{,}1\,\text{nm}. Observamos que el potencial de frenado es de 0,376 V0{,}376\,\text{V} (tensión por la cual desaparece la corriente).
a)1,25 pts
Determine la función de trabajo (trabajo de extracción) de esta superficie metálica. Calcule el umbral de frecuencia para la extracción de fotoelectrones de este metal.
b)1,25 pts
Si iluminamos la superficie anterior con una luz amarilla de 587,5 nm587{,}5\,\text{nm}, determine la energía de los fotones incidentes. Calcule el potencial de frenado con esta nueva fuente de luz.
Ver este ejercicio
