FísicaAragónPAU 2011Ordinaria

Física · Aragón 2011

4 ejercicios90 min de duración

Instrucciones

Tiempo
1 hora y 30 minutos
El alumno debe responder a una de las dos opciones propuestas, A o B. En cada pregunta se señala la puntuación máxima. El ejercicio presenta dos opciones, A y B. El alumno deberá elegir y desarrollar una de ellas, sin mezclar contenidos. La puntuación máxima de cada apartado se indica en el enunciado. Los errores se valorarán negativamente sólo una vez, en el primer apartado en que aparezcan, salvo que conduzcan a resultados absurdos no discutidos en los siguientes. Se valorará el buen uso del lenguaje y la adecuada notación científica, que los correctores podrán bonificar con un máximo de un punto. Por los errores ortográficos, la falta de limpieza en la presentación y la redacción defectuosa podrá disminuirse la calificación hasta un punto. Se exigirá que todos los resultados analíticos y gráficos estén paso a paso justificados.
Elige una opción

Ejercicio 1

1
2,5 puntos
Datos
  • G=6,67⋅10−11 N⋅m2⋅kg−2G = 6{,}67 \cdot 10^{-11}\,\text{N} \cdot \text{m}^2 \cdot \text{kg}^{-2}
  • MTierra=5,97⋅1024 kgM_{\text{Tierra}} = 5{,}97 \cdot 10^{24}\,\text{kg}
  • MMarte=6,42⋅1023 kgM_{\text{Marte}} = 6{,}42 \cdot 10^{23}\,\text{kg}
  • año terrestre ≈365\approx 365 días
a
Un satélite artificial describe una órbita elíptica con el centro de la Tierra en uno de sus focos. ¿Se conserva la energía cinética del satélite? ¿Y su momento angular respecto del centro de la Tierra? Justifique las respuestas.1 pt
b
La Tierra y Marte describen órbitas en torno al Sol, siendo el radio medio de la órbita de Marte 1,521{,}52 veces mayor que el radio orbital de la Tierra. Suponiendo válida la aproximación de órbitas circulares, calcule la duración del año ‘marciano’. Determine el cociente entre los momentos angulares, con respecto al centro del Sol, de la Tierra y de Marte.1,5 pts
Ver este ejercicio

Ejercicio 2

2
3 puntos
a
Explique, e ilustre con un ejemplo, el fenómeno de las ondas estacionarias. Escriba la ecuación de una onda estacionaria y explique el significado de cada uno de sus parámetros.1,5 pts
b
Una cuerda tensa, fija por su dos extremos y de longitud L=65 cmL = 65\,\text{cm}, oscila transversalmente con una frecuencia f=220 Hzf = 220\,\text{Hz}, teniendo la onda estacionaria un único vientre.1,5 pts
b.1
Determine la longitud de onda y represente gráficamente la oscilación del primer y segundo armónico indicando nodos y vientres.1 pt
b.2
Calcule la velocidad de propagación de la onda en la cuerda.0,5 pts
Ver este ejercicio

Ejercicio 3

3
2,5 puntos
Tres cargas eléctricas puntuales de valores q1=−2 μCq_1 = -2\,\mu\text{C} y q2=q3=1 μCq_2 = q_3 = 1\,\mu\text{C} ocupan tres vértices de un cuadrado de 30 cm30\,\text{cm} de lado (ver figura). Determine:
Datos
  • K=1/(4πε0)=9⋅109 N⋅m2⋅C−2K = 1 / (4 \pi \varepsilon_0) = 9 \cdot 10^9\,\text{N} \cdot \text{m}^2 \cdot \text{C}^{-2}
  • 1 μC=10−6 C1\,\mu\text{C} = 10^{-6}\,\text{C}
  • 1 nC=10−9 C1\,\text{nC} = 10^{-9}\,\text{C}

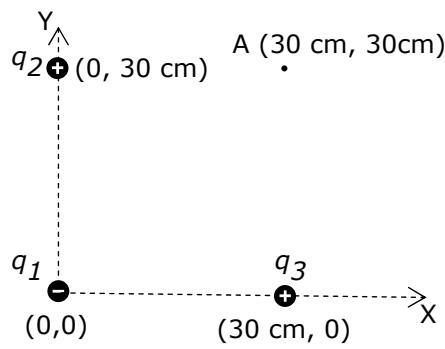

Distribución de tres cargas q1, q2 y q3 en los vértices de un cuadrado de lado 30 cm, con el punto A en el cuarto vértice.
a
El campo electrostático E⃗\vec{E} (módulo, dirección y sentido) en el punto A (cuarto vértice del cuadrado).1,5 pts
b
El potencial electrostático VV en el punto A y el trabajo necesario para desplazar una carga q4=20 nCq_4 = 20\,\text{nC} desde el centro del cuadrado hasta dicho punto A.1 pt
Ver este ejercicio

Ejercicio 4

4
2 puntos
Datos
  • constante de Planck h=6,63⋅10−34 J⋅sh = 6{,}63 \cdot 10^{-34}\,\text{J} \cdot \text{s}
  • c=3,00⋅108 m/sc = 3{,}00 \cdot 10^8\,\text{m/s}
a
¿Qué es el espectro atómico de un elemento químico? Justifique por qué dicho espectro está formado por líneas discretas para elementos químicos en estado gaseoso.1 pt
b
Un láser de argón emite un haz de luz verde monocromática de longitud de onda en el vacío λ0=514,5 nm\lambda_0 = 514{,}5\,\text{nm}. Determine la frecuencia de dicha radiación y la energía de cada fotón del haz de luz.1 pt
Ver este ejercicio

Ejercicio 1

1
2,5 puntos
Una bolita de masa m=0,5 kgm = 0{,}5\,\text{kg}, apoyada sobre una superficie horizontal sin rozamiento, está unida a una pared mediante un muelle de masa despreciable y constante recuperadora k=50 N/mk = 50\,\text{N/m}. Se desplaza 2 cm2\,\text{cm} hacia la derecha, y se suelta con velocidad nula de forma que la bolita comienza a oscilar armónicamente en torno a su posición de equilibrio, O.

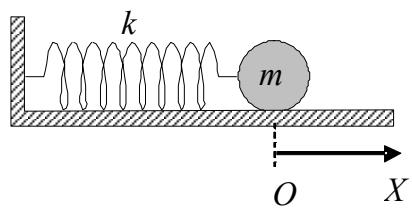

Sistema masa-muelle horizontal con masa m y constante elástica k.
a
Determine la frecuencia ω\omega y el periodo TT de la oscilación. Escriba la ecuación del movimiento armónico de la bolita.1 pt
b
Represente gráficamente la velocidad de mm en función del tiempo.1 pt
c
Calcule la energía mecánica de mm.0,5 pts
Ver este ejercicio

Ejercicio 2

2
2,5 puntos
Datos
  • G=6,67⋅10−11 N⋅m2⋅kg−2G = 6{,}67 \cdot 10^{-11}\,\text{N} \cdot \text{m}^2 \cdot \text{kg}^{-2}
a
Explique el concepto de campo gravitatorio creado por una o varias partículas.1 pt
b
La aceleración de la gravedad en la superficie de un planeta esférico de radio R=3200 kmR = 3200\,\text{km} es g0=6,2 m⋅s−2g_0 = 6{,}2\,\text{m} \cdot \text{s}^{-2}. Determine la velocidad de escape desde la superficie del planeta. ¿A qué altura hh sobre la superficie del planeta deberá orbitar un satélite que describa una órbita circular en 24 horas?1,5 pts
Ver este ejercicio

Ejercicio 3

3
2 puntos
a
Enuncie y explique las leyes de Faraday y Lenz.1 pt
b
El eje de una bobina de N=50N = 50 espiras circulares de radio R=5 cmR = 5\,\text{cm} es paralelo a un campo magnético uniforme de módulo ∣B⃗∣=0,2 T|\vec{B}| = 0{,}2\,\text{T}. Determine la fuerza electromotriz (fem) inducida entre los extremos de la bobina, cuando durante un intervalo de tiempo Δt=10 ms\Delta t = 10\,\text{ms} y de forma lineal se duplica el campo magnético. ¿Cuánto valdrá dicha fem si en el mismo intervalo Δt\Delta t invertimos el sentido del campo?1 pt
Ver este ejercicio

Ejercicio 4

4
3 puntos
Datos
  • c=3,00⋅108 m/sc = 3{,}00 \cdot 10^8\,\text{m/s}
Esquema de refracción de un haz de luz incidiendo a 30º sobre una lámina de vidrio de espesor d e índice n=1,52.
a
Enuncie e ilustre detalladamente las leyes que rigen los fenómenos de reflexión y refracción de un haz de luz.1,5 pts
b
Un haz de luz de frecuencia f=5⋅1014 s−1f = 5 \cdot 10^{14}\,\text{s}^{-1} incide sobre un vidrio de índice de refracción n=1,52n = 1{,}52 y anchura dd. Si el ángulo que forma el haz incidente con la normal en el aire (naire=1,00)(n_{\text{aire}} = 1{,}00) es de 30º, determine:1,5 pts
b.1
La longitud de onda del haz de luz en el aire y en el vidrio.0,8 pts
b.2
El ángulo que forma el haz con la normal mientras atraviesa el vidrio y cuando emerge de nuevo en el aire.0,7 pts
Ver este ejercicio
